Cogent DataHub 組み込みLinuxとの連携

１．インターフェースの追加

WebViewでは接続するターゲット・デバイスや利用目的に合わせて、自由にユーザーインターフェースを作成し、またカスタマイズすることが可能です。ここではEddy 組み込み Linuxボードから送られて来るデータをリアルタイムにWebView上でリモート・ユーザー・インターフェースとして表示するために作成したデモ画面を事例に、組み込みLinuxとの連携方法を説明します。

• WebViewの停止

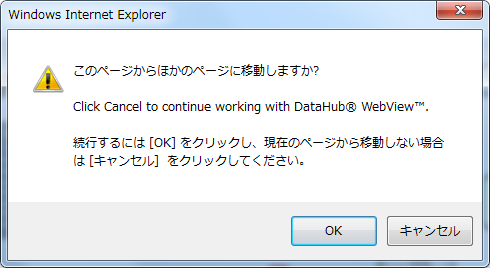

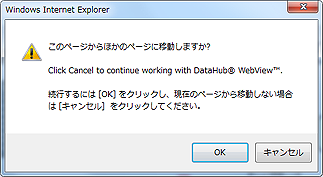

  追加でユーザーインターフェース・モジュールを組み込む前に、WebViewを一旦停止しておきます。停止はブラウザを閉じる操作で行います。ブラウザを閉じると「このページからほかのページに移動しますか？」という確認ダイアログが出るので、「OK」をクリックして終了します。



• Users\admin ディレクトリの作成

  Cogent DataHub のインストール先（C:\Program Files\Cogent\Cogent DataHub または64bitの場合は、C:\Program Files (x86)\Cogent\Cogent DataHub） の「C:\Program Files\Cogent\Cogent DataHub\Plugin\WebServer\html\Silverlight\Pages」 以下にインストール用の「Users\admin」 ディレクトリを作成しておきます。

• モジュールの追加

  インストールするモジュール「demo_100.xml」を以下から取得して、前項で作成した追加用のディレクトリ

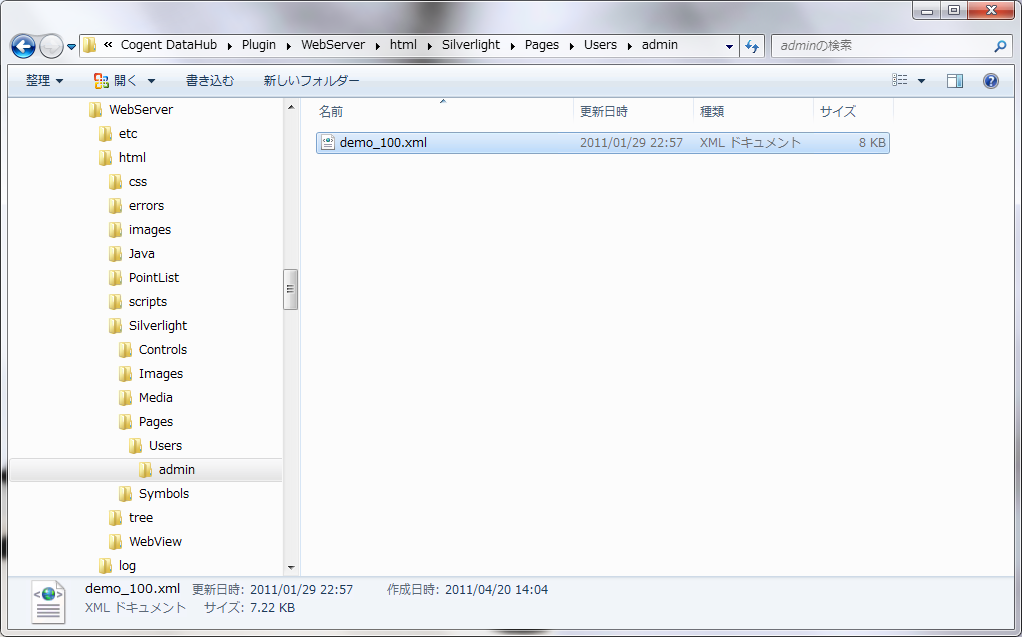

  「C:\Program Files\Cogent\Cogent DataHub\Plugin\WebServer\html\Silverlight\Pages\Users\admin\」に
  コピーしておきます。64bit版の場合は、追加用のディレクトリは
  「C:\Program Files (x86)\Cogent\Cogent DataHub\Plugin\WebServer\html\Silverlight\Pages\Users\admin\」になります。

  demo_100.xml



• WebViewの再起動

  WebView を再起動します。

２．組み込みLinux用 インターフェースの起動

WebView の使い方の手順に従って、WebViewを起動します。

• スタート・メニュー

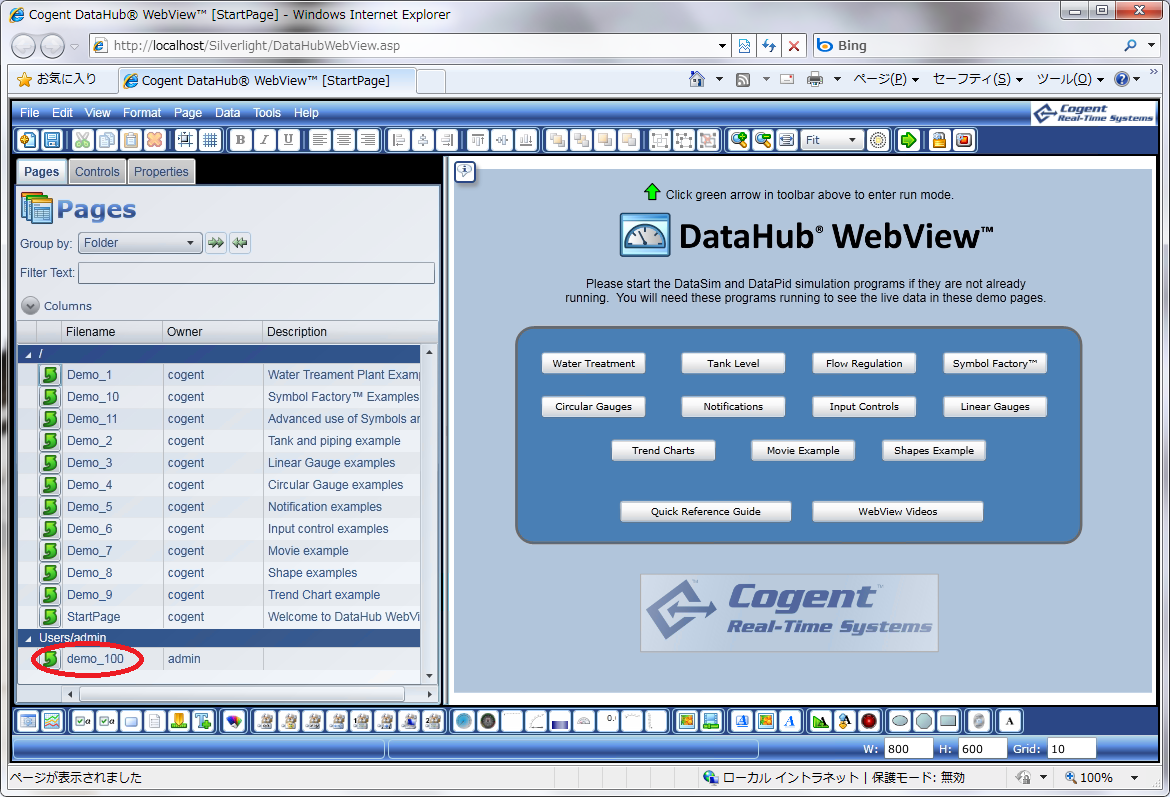

  スタートメニューでPage タブを選択して、新しくインストールされてた「demo_100」 の画面を選択して起動します。



• 表示

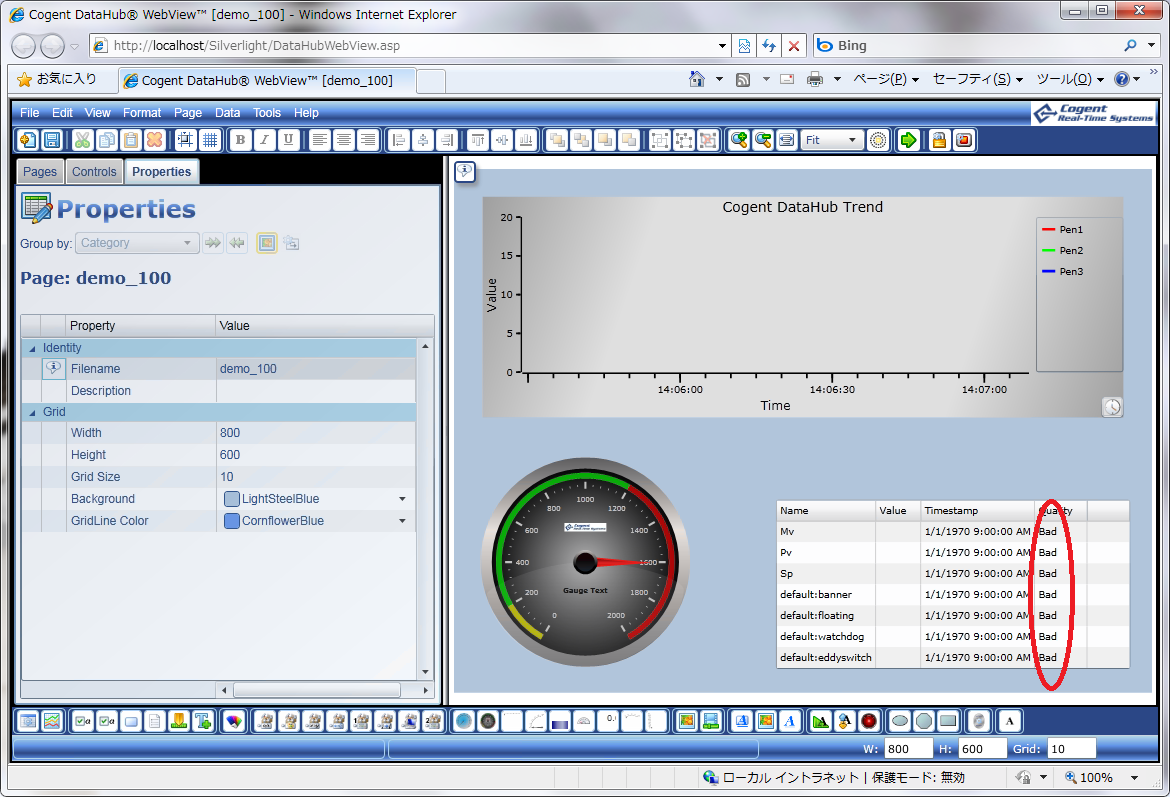

  ここで表示する画面では、データをまだ正しく受信することができていないため、Qualityが全て「Bad」となっています。



３．ターゲットの起動

Eddy 組み込みLinux ボードを起動して、Embedded Client プログラムを立ち上げます。あらかじめファームウェアで自動起動の設定がされている場合には、改めて起動する必要がありません。

• Embedded Client プログラム

  以下Embedded Client プログラム（ファイル名： client） のオプションパラメータを示します。

  $ ./client -h 192.168.1.1 -p 4600 -d DataSim -l 4

  The sample client application takes the following parameters:
  -h hostname The host name or IP address of the DataHub
  -p port The port number that the DataHub is listening on
  -d domain The data domain in the DataHub to read and write data
  -l loglevel The logging level from 0 (none) to 4 (debug)
  -t milliseconds The poll rate for activity on the TCP connection

  Eddy ボードではEmbedded Client プログラムは/sbin 以下に配置して、/sbin/start_etk.sh から呼び出されて自動起動する設定となっています。-h オプションでは接続先（WebView）が動作しているWindows PCのIPアドレスを指定します。-p オプションではデフォルトでWebViewの表示画面が受信するポート番号（4502）を設定します。この場合はdefault domain が使用されます。

  /sbin/client -h 192.168.0.123 -p 4502

• デモ画面

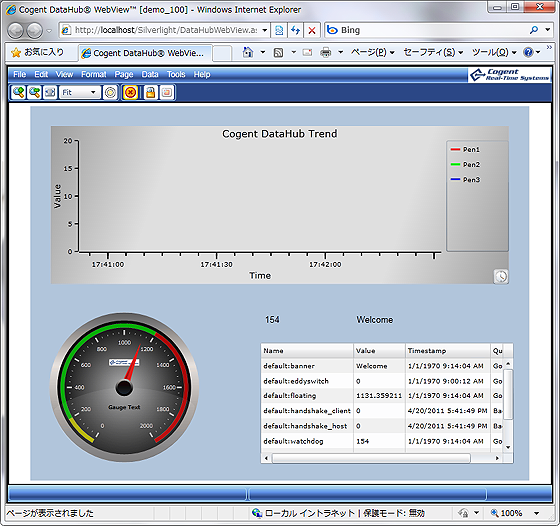

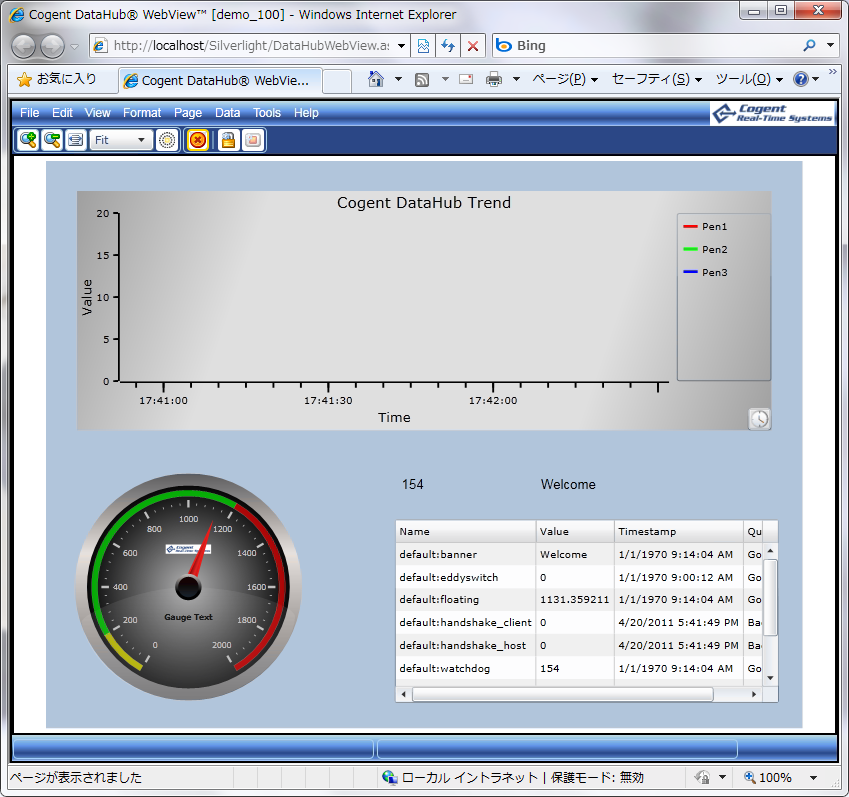

  Client プログラムが起動して、WebViewで正しくデータ受信ができるようになると、以下のようにデモ画面でデータの表示が始まります。
